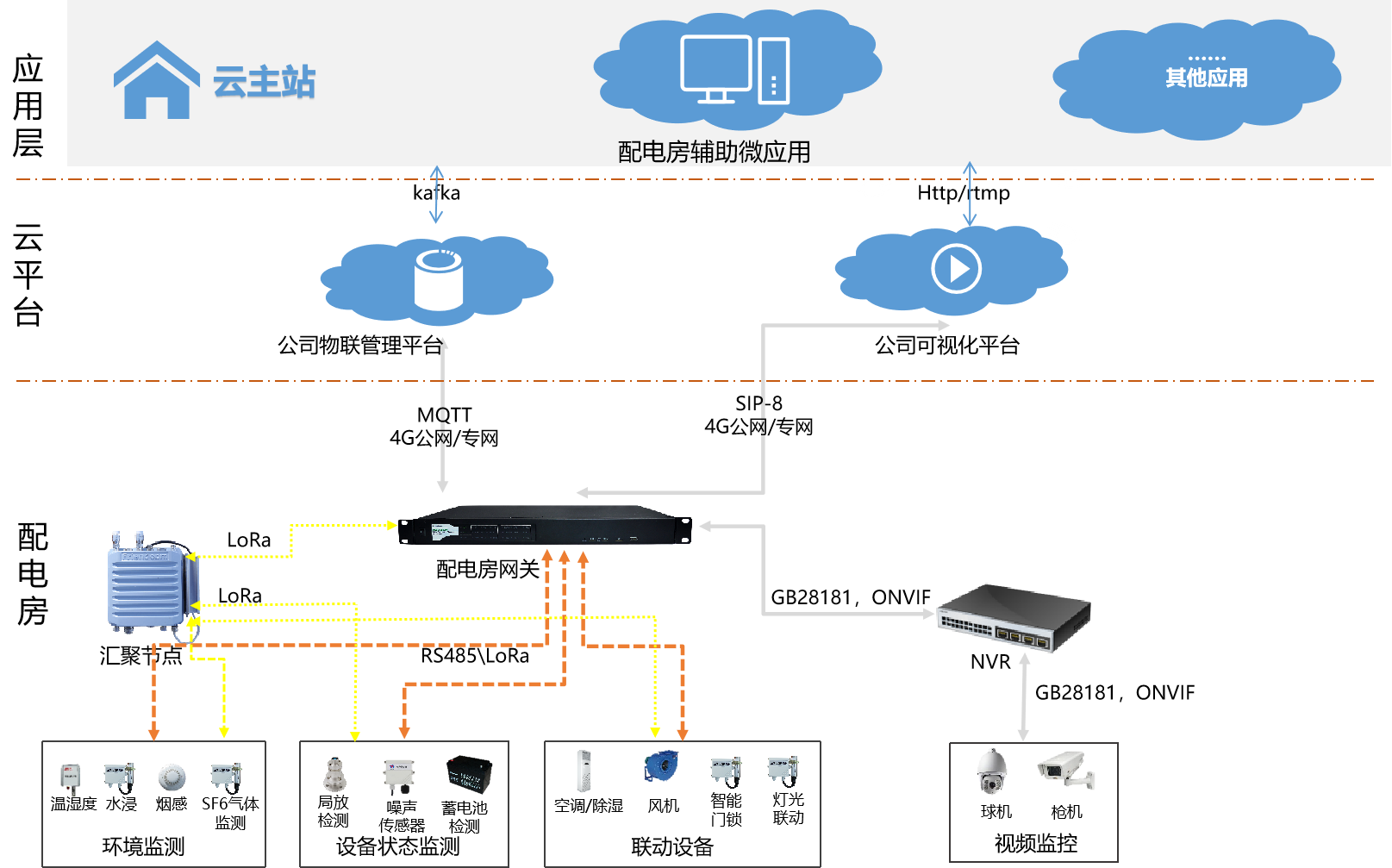

智能配電房輔助監控平臺由站房網關、站端智能監測單元等各部分構成，通過安全的通信方式實現系統數據交互和聯動。該方案以“智能感知”和“智能控制”為核心，包含站端系統、智能輔助應用系統。該站端系統包含環境數據采集單元（溫濕度、水浸、煙感、SF6等）、 設備狀態采集單元（局放、噪聲、蓄電池等）、聯動裝置（空調/除濕、風機、智能門鎖、燈光聯動等）、視頻采集單元（視頻球機、槍機）、NVR、無線通信匯聚單元（匯聚節點）、站房網關。其配電站房智能輔助應用系統，可實現參數設置、狀態監測、設備控制、視頻監控、報警記錄查詢功能。

溫濕度傳感器：
溫度量程：-40℃~+85℃
溫度精度：≤±0.5℃
濕度量程：0~100%RH
濕度精度：≤±4%RH（10%RH-90%RH）
無線傳輸距離：≥50米

煙霧傳感器：
工作溫度：-40℃~+80℃
工作濕度：10%-90%RH
報警濃度：≤10%OBS/M
保護面積：大于40m2
無線傳輸距離：≥50米

SF6氣體監測傳感器：
工作溫度：-40℃~+80℃
工作濕度：10%-100%RH
報警濃度：≤500ppm（可配置）
誤差：±5ppm
無線傳輸距離：≥50米

以上環境數據采集單元傳感器通信基于LoRa的2.4GHz頻段，滿足輸變電設備物聯網微功率無線網通信協議?；蛘卟捎没贚oRa的470MHz頻段無線通信，滿足輸變電設備物聯網節點設備無線組網協議。

風機聯動裝置：
供電電源：AC220V
額定功率：6W
工作溫度：-40℃~+80℃
工作濕度：10%-100%RH
無線傳輸距離：≥50米

空調/除濕聯動裝置：
供電電源：AC220V
額定功率：6W
工作溫度：-40℃~+80℃
工作濕度：10%-100%RH
無線傳輸距離：≥50米

智能門鎖：
開門方式：支持授權開門及備用電子鑰匙開門
密碼開鎖：可實現授權開關門，上傳操作記錄
鎖具材質：鎖具內外蓋應采用整體成型的不銹鋼（304）材料制作，保證鎖具具有有一定的抗打擊強度
安全性：符合智能門鎖檢測規范

燈光聯動裝置：
供電電源：AC220V
額定功率：6W
工作溫度：-40℃~+80℃
工作濕度：10%-100%RH
無線傳輸距離：≥50米

以上設備狀態采集單元的通信基于LoRa的470MHz頻段，滿足輸變電設備物聯網節點設備無線組網協議。

蓄電池監測：
工作電壓：直流DC 12V
電池溫度測量范圍：-25℃-80℃
電池電壓測量范圍：4.8V-15V
溫度測量誤差：±0.5℃
電壓測量誤差：±(0.2%+10mV)
監測能力：0 組，最大 240 只
蓄電池監測的通信基于LoRa的470MHz頻段，滿足輸變電設備物聯網節點設備無線組網協議。

特高頻局放探測器：額定功率：35W
工作溫度：-40℃-80℃
工作濕度：10-90%RH無冷凝
檢測頻帶：500MHz-1500MHz
動態范圍：≥60dB
誤差值：±2dBm
系統測量范圍：-80～-20 dBm
特高頻局放探測器同時支持無線通信方式及有線通信方式，無線通信采用基于LoRa的470MHz頻段無線通信，滿足輸變電設備物聯網節點設備無線組網協議，有線通信傳輸采用modbus協議傳輸。

球型攝像頭：
額定功率：30W
工作溫度：-30℃-65℃
預置點個數：300個
背光補償：支持系
云臺控制：上、下、左、右、放大、縮小、3D控制

槍型攝像頭：電源電壓：DC12V
額定功率：5.5W
工作溫度：-30℃-65℃
接口協議：ONVIF、PSIA、CGI、ISAPA、GB28181
攝像頭的通信采用有線網口；支持GB28181，ONVIF協議

無線匯聚節點：
整機功耗：5W
電源電壓：DC12V/AC220V
工作溫度：-40℃-70℃
工作濕度：5-98%RH無冷凝
無線匯聚節點的通信基于LoRa的2.4GHz頻段，滿足輸變電設備物聯網微功率無線網通信協議?；贚oRa的470MHz頻段無線通信，滿足輸變電設備物聯網節點設備無線組網協議。

NVR ：
電源電壓：DC48V
額定功率：75W
工作溫度：-10℃-65℃
錄像管理：錄像模式、回放模式、備份模式
網絡(luò )協議：IPV6、NTP、UPnP、SADP
PoE接口：8個
NVR 的通信采用有線網口；支持GB28181，ONVIF，NTP協議

站房網關：工作電源：AC/DC220V，50Hz
CPU主頻：1.8GHz
內存：4GB
存儲容量：16GB
認證和加密：安全智能TF認證
以太網口：6個
RS-485/RS-232：6個
站房網關的通信采用有線網口；支持MQTT協議

• 支持《Q/GDW 輸變電設備物聯網節點設備無線組網協議》、《Q/GDW 輸變電設備物聯網微功率無線網通信協議》、《Q/GDW 輸變電設備物聯網傳感器數據規范》等規范協議；

• 具備信息采集、物聯代理及邊緣計算功能，可支撐配電及新興業務；

• 具備硬件平臺化、功能軟件化、結構模塊化、軟硬件解耦、通信協議自適配設計，滿足高性能并發、大容量存儲、多采集對象需求；

• 支持安全智能TF認證、加密芯片數據加密、MQTT軟加密，滿足互聯網部統一安防要求；

• 滿足配電站房通訊實際傳輸需求，選配無線匯聚節點，解決部分區域信號弱，網關無法收到傳感器數據的問題；

• 支持配電站房環境監測、設備狀態監測、聯動設備、視頻監控；

• 可對接電網省/地市公司配電站房輔助監控平臺、數據交互傳輸系統、站端智能監測系統等，通過網絡(luò )實現系統的數據交互和聯動；

• 支持對配電站房?jì)纫曨l流的人工智能分析，可靈活配置，包含如下：安全帽佩戴檢測、小動物入侵、人員倒地檢測、區域入侵檢測等。
